DSO3000(A) (1GSa/s)系列

4CH示波器 & 16CH逻辑分析仪 & 1CH函数/任意波形信号发生器 & 16位字发生器 & 1CH外触发。示波器达到或超过台式示波器的性能,4路独立模拟通道,1GSa/s高速实时采样,128M存储深度。1mV-10V/DIV高输入灵敏度,250MHz高带宽;函数/任意波形发生器200MSa/s DDS,内置多种标准波形,方便编辑的任意波波形,便于重现传感器等不规则信号。USB2.0接口即插即用,体积小巧,便于携带,高性价比,通过/失败测试,丰富的触发功能,动态光标跟踪,波形录制与回放功能。网口通信(选配),支持PoE远程供电,方便快捷。

特点概述:
  • 4CH示波器+16CH逻辑分析仪+1CH函数/任意波形信号发生器+16位字发生器+1CH外触发;
  • 128M存储深度,最大保存128M个采样点,精准再现采样信号;
  • 支持PoE模块,支持远程供电和通信;(选配)
  • 示波器达到或超过台式示波器的性能,4路独立模拟通道,1GSa/s高速实时采样,1mV-10V/DIV高输入灵敏度,250MHz高带宽;
  • 函数/任意波形信号发生器:200MSa/s DDS,12位垂直分辨率,内置多种标准波形,方便编辑的任意波波形,便于重现传感器等不规则信号;
  • 通过/失败测试,丰富的触发功能,动态光标跟踪,波形录制与回放功能,与台式示波器类似界面,易于上手,高性价比。;
  • 1GSa/s实时采样率;
  • 12--36V宽范围的输入电源;
  • 优良的工业设计,体积小巧,便于携带,外壳采用与iPad一样的阳极氧化铝,不仅美观大方,而且大大提高了铝合金表面硬度,具有良好的耐热性和耐磨性;
  • 更适合于平板电脑,笔记本电脑,生产线维修调整,便于出差使用;
  • 软件支持:Windows10,Windows 8, Windows 7
  • 波形数据可以按时间和电压输出到EXCEL,BMP,JPG;
  • 20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用;
  • 波形平均,亮度调节,反向,加,减,乘,除,X-Y显示;
  • FFT 频谱分析;
  • 一台电脑可同时连多台示波器,轻松扩展通道数;
  • 用户可以通过标准SCPI命令对仪器进行编程控制,有关命令和编程的详细说明见SCPI协议文档

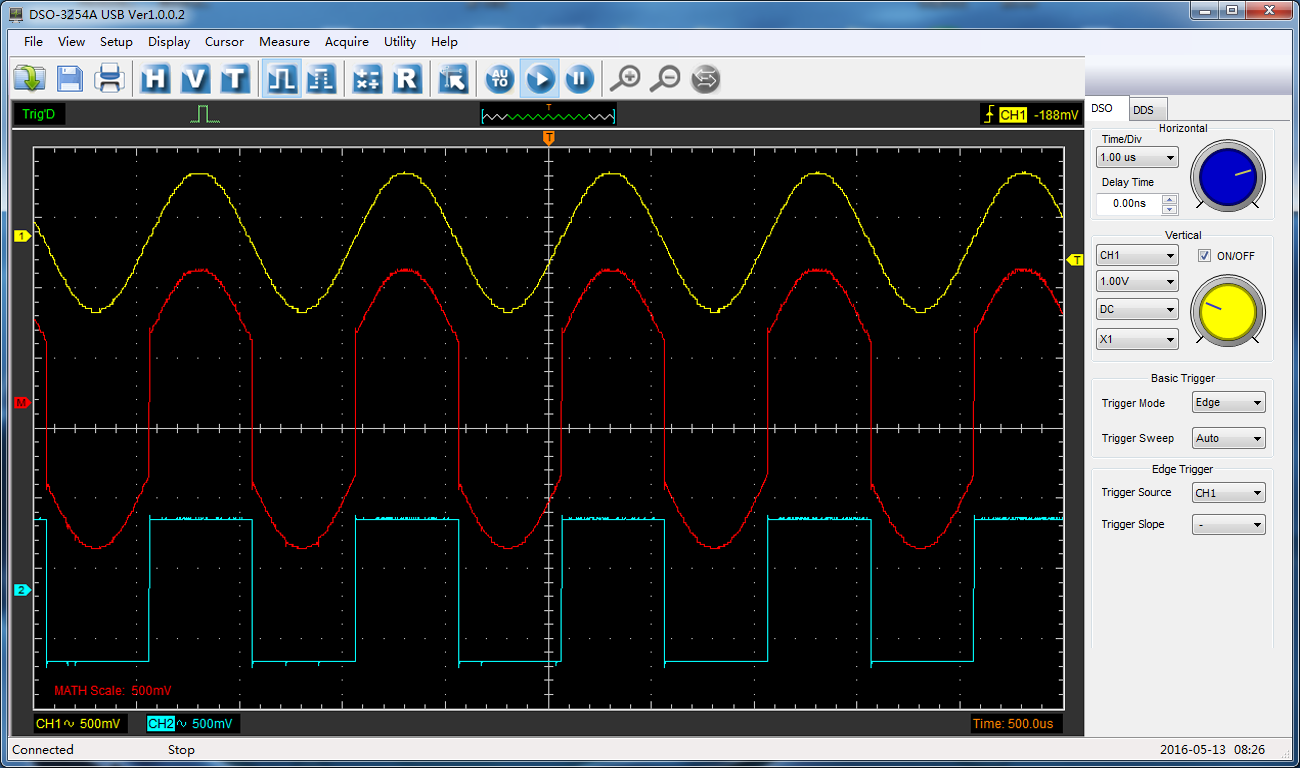

功能图片:





Linux开源代码下载

型号 DSO3104 DSO3104A DSO3204 DSO3204A DSO3254 DSO3254A
垂直系统
通道数 4
带宽 100MHz 100MHz 200MHz 200MHz 250MHz 250MHz
上升时间 3.5ns 3.5ns 1.7ns 1.7ns 1.4ns 1.4ns
输入阻抗 电阻: 1MΩ ; 电容: 25 pF
输入灵敏度 1mV/div to 10V/div
输入耦合 AC/DC/GND
垂直分辨路 8 bits
存储深度 1.6K-128M/CH
最大输入电压 400V (DC+AC Peak)
水平系统
实时采样率 1GSa/s
时基范围 2ns/div to 1000s/div
时基精度 ±50ppm
触发系统
触发源 CH1, CH2,CH3,CH4,EXT,EXT/10
触发模式 边沿,脉宽,视频,斜率,超时
触发类型 单次,自动,正常
自动测量 Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
光标测量 Horizontal ,Vertical,Cross
波形处理 +,- , x,÷, FFT, Invert
电压范围 1mV to 10V/div @ x 1 probe; 10mV to 100V/div @ x 10 probe;
100mV to 1KV/div @ x 100 probe; 1V to10KV/div @ x 1000 probe;
FFT Rectangular,Hanning,Hamming,Blackman Window
逻辑分析仪模式
通道数 -- 16CH -- 16CH -- 16CH
最大输入阻抗 -- 200KΩ
(C=10pF)
-- 200KΩ
(C=10pF)
-- 200KΩ
(C=10pF)
最大输入电压 --  -60V~60V  --  -60V~60V  --  -60V~60V
最大采样率 -- 250MSa/s -- 250MSa/s -- 250MSa/s
带宽 -- 10MHz -- 10MHz -- 10MHz
兼容输入 -- TTL,LVTTL
CMOS,
-- TTL,LVTTL
CMOS,
-- TTL,LVTTL
CMOS,
-- LVCMOS,ECL.
PECL,EIA
-- LVCMOS,ECL
PECL,EIA
-- LVCMOS,ECL
PECL,EIA
存储深度 -- 1.6K~64M -- 1.6K~64M -- 1.6K~64M
信号源模式
波形频率 -- DC~25MHz -- DC~25MHz -- DC~25MHz
DAC时钟 -- 2K~200MHz
adjustable
-- 2K~200MHz adjustable -- 2K~200MHz adjustable
频率分辨率 -- 0.10% -- 0.10% -- 0.10%
通道  -- 1CH -- 1CH -- 1CH
波形长度 -- 4K -- 4K -- 4K
垂直分辨率 -- 12位 -- 12位 -- 12位
频率稳定度 -- <30ppm -- <30ppm -- <30ppm
波形幅度 -- ±3.5V Max. -- ±3.5V Max. -- ±3.5V Max.
输出阻抗 -- 50 Ω -- 50 Ω -- 50 Ω
输出电流 -- 50mA -- 50mA -- 50mA
带宽 -- 25M -- 25M -- 25M
接口 USB  2.0
电源 8--36V Wide range of input voltage,suitable
尺寸 255 x 190 x 45 (mm)
重量 1Kg


标准配件:

DSO3000A专用配件:




可选配件:





编号附件标题操作
1DSO3000固件点击下载
2DSO3000A固件点击下载
3DSO3000(A) SCPI 协议点击下载
4DSO3000 软件点击下载
5DSO3000A 软件点击下载
6DSO3000(A) 快速指导点击下载
7DSO3000(A) 说明书点击下载
