HDG6000B系列

• 16 位分辨率,250MSa/s采样率;64M存储深度;
• 160/130/110/80/60MHz最大正弦波频率输出;
• 通道与地之间隔离

• 16 位分辨率,500MSa/s采样率;64M存储深度;
• 160/130/110/80/60MHz最大正弦波频率输出;
• 丰富的调制功能,支持 AM, FM, PM, ASK, FSK, PSK 和PWM等;
• 先进的DDS技术;
• 标配TCXO时基, 可选的高稳定性OCXO;

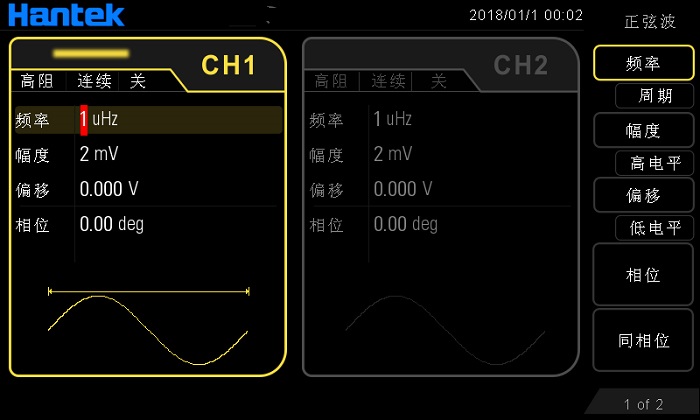

• 7 寸16K色TFT液晶屏,WVGA(800X480)
• 多种可选接口: USB Host, USB Device, LAN可选
型号 HDG6162B HDG6132B HDG6112B HDG6082B HDG6062B
主要特性
波形长度 64M 64M 64M 64M 64M
通道 2 2 2 2 2
频率 160MHz 130MHz 110MHz 80MHz 60MHz
采样率 500MSa/s
电压分辨率 16
内存卡 2GB
隔离 通道与地
频率特性
标配波形输出 Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
正弦波 1uHz– 160MHz 1uHz – 130MHz 1uHz – 110MHz 1uHz – 80MHz 1uHz – 60MHz
方波 1uHz – 45MHz 1uHz – 40MHz 1uHz – 40MHz 1uHz – 35MHz 1uHz – 30MHz
脉冲波 1uHz – 40MHz 1uHz – 35MHz 1uHz – 25MHz 1uHz – 20MHz 1uHz – 15MHz
三角波 1uHz – 5MHz 1uHz – 4MHz 1uHz – 3MHz 1uHz – 2MHz 1uHz – 1MHz
白噪声 120MHz带宽 120MHz带宽 80MHz带宽 60MHz带宽 60MHz带宽
谐波 1uHz – 30MHz 1uHz –25MHz 1uHz – 20MHz 1uHz – 15MHz 1uHz – 15MHz
任意波 1uHz – 40MHz 1uHz –35MHz 1uHz – 25MHz 1uHz – 20MHz 1uHz – 15MHz
分辨率 1uHz
精度 ±2ppm, 18~28
正弦波特性
谐波失真 Typical0dBmDC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc
总谐波失真 <0.1% (10Hz-20kHz, 0dBm)
寄生信号(非谐波) Typical(0dBm): 10MHz: <-65dBc;
>10MHz <-65dBc+6dB/spectrum phase
相位噪声 Typical(0dBm,10kHz offset,) 10MHz:  -115dBc/Hz
方波特性
上升/下降时间 <8ns <12ns <12ns <14ns <14ns
过冲 <3%(100KHz, 1Vpp)
占空比 10MHz: 20.0%~80.0%;  10MHz~40MHz: 40.0%~60.0%;  >40MHz: 50.0%
不对称性 1% of period+5ns
抖动 Typical(1MHz,1Vpp, 50Ω), ≤5MHz 2ppm+500ps; > 5MHz 500ps
三角波特性
线性 1%(1KHz, 1Vpp)
对称性 0%~100%
脉冲波特性
周期 25ns~1Ms 28.57ns~1Ms 40ns~1Ms 50ns~1Ms 67ns~1Ms
脉冲 ≥10ns  ≥10ns ≥12ns ≥15ns ≥18ns
上升/下降时间 ≥5ns ≥6ns ≥8ns ≥10ns 12ns
过冲 <3%(1VPP)
抖动 Typical1MHz, 1Vpp, 50Ω), 5MHz 2ppm+500ps; > 5MHz 500ps
任意波
波形长度 64M Point
垂直分辨率 16Bit
采样率 250MSa/s
上升/下降时间 Typical(1Vpp):<6ns
抖动 Typical1MHz, 1Vpp, 50Ω), 5MHz 2ppm+500ps; > 5MHz 500ps
幅度特性
幅度范围 20MHz:1mVpp - 20Vpp; 60MHz:1mVpp -15Vpp; 80MHz:1mVpp -10Vpp;
90MHz:1mVpp - 5Vpp; 100MHz:1mVpp - 2Vpp
精度 1KHz正弦波,0V偏移,>10Vpp,自动(±1%±2mVpp)
幅度平坦度 10MHz:±0.1dB; 60MHz:±0.2dB; 100MHz:±0.4dB; 100MHz:±0.6dB;
单位 Vpp
分辨率 1mV或者 4 digits
隔离 <-80dB
阻抗 50Ω
偏移特性
范围 |Voffset| < Vmax – Vpp/2
精度 ±(1% of setting + 5mV + 0.5% of amplitude
调制特性
调制类型 AM, FM,PM,2ASK,2FSK,2PSK,PWM
AM
载波 正弦波,方波,锯齿波,任意波(DC除外)
调制源 内部或外部
调制波 正弦波,方波,锯齿波,白噪声,任意波
调制频率 1Hz~500KHz
调制深度 0%~120%
FM
载波 正弦波,方波,锯齿波,任意波(DC除外)
调制源 内部或外部
调制波 正弦波,方波,锯齿波,白噪声,任意波
调制频率 1Hz~500KHz
调制深度 0%~120%
PM
载波 正弦波,方波,锯齿波,任意波(DC除外)
调制源 内部或外部
调制波 正弦波,方波,锯齿波,白噪声,任意波
调制频率 1Hz~500KHz
调制深度 0%~120%
2ASK
载波 正弦波,方波,三角波,任意波(DC除外)
调制源  内部或外部
调制波 50%占空比的方波(PWM:正弦波,方波,锯齿波,噪声,任意波)
调制频率 1Hz~500KHz
2FSK
载波 正弦波,方波,三角波,任意波(DC除外)
调制源  内部或外部
调制波 50%占空比的方波
调制频率 1Hz~500KHz
2PSK
载波 正弦波,方波,三角波,任意波(DC除外)
调制源  内部或外部
调制波 50%占空比的方波
调制频率 1Hz~500KHz
PWM
载波 正弦波,方波,三角波,任意波(DC除外)
调制源  内部或外部
调制波 正弦波,方波,锯齿波,噪声,任意波
调制频率 1Hz~500KHz
宽度偏差 0% to 100% of Pulse Width
脉冲串特性
脉冲计数 1 2000 000 000
门控源 外部触发
触发源 内部、外部、手动
扫频特性
载波 正弦波,方波,锯齿波,任意波(DC除外)
类型 线性
方向
扫描/保持/返回时间 280 000s
触发源 内部、外部、手动
标记 同步信号的下降沿(可编程)
通用特性
接口 USB主从接口,LAN可选
显示 7英寸64KTFT液晶屏,800*640分辨率
电压 100-120VACRMS(±10%), 45Hz to 440Hz, CAT; 120-240VACRMS(±10%), 45Hz to 66Hz, CAT
功率 <60W
重量 3KG

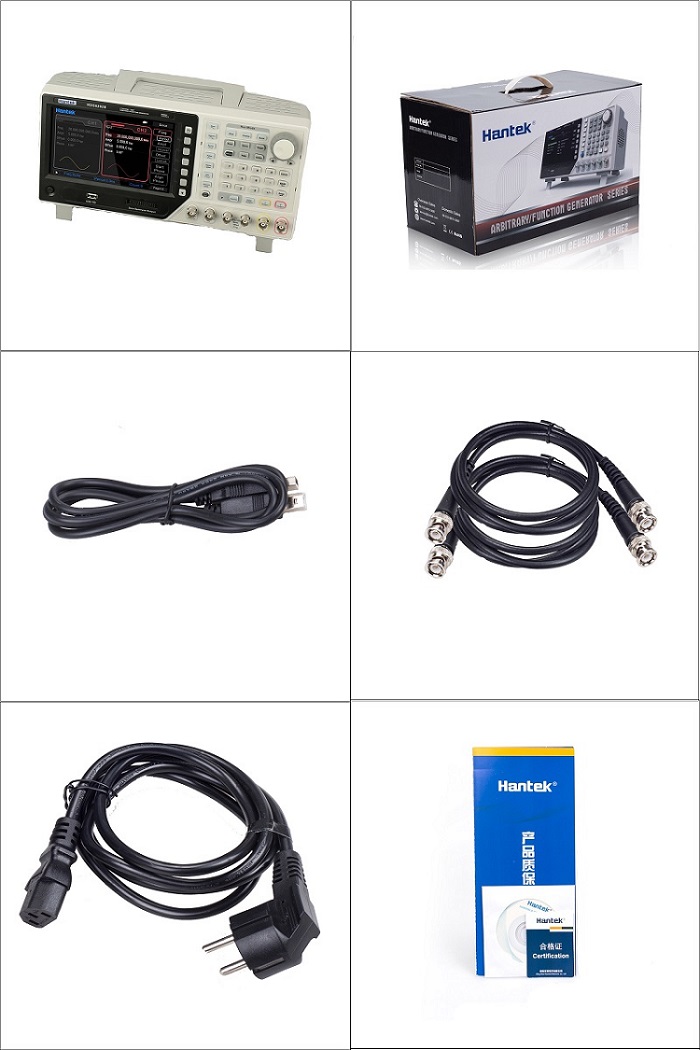

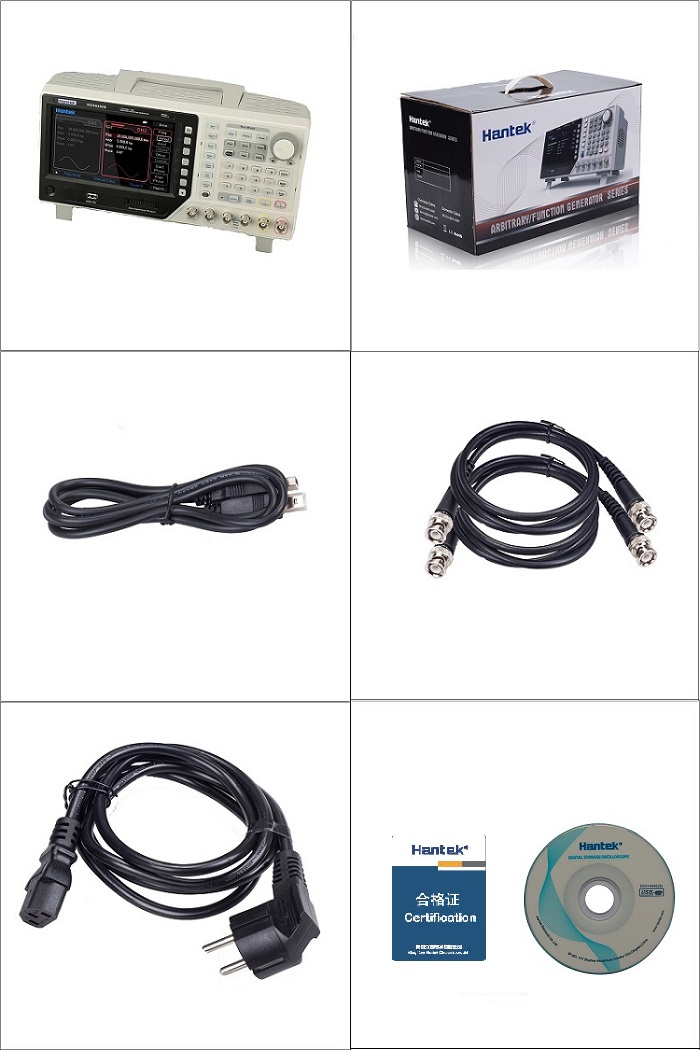

标准配件:
